Hydraulický válec automatický montážní stroj





Hydraulický válec automatický montážní stroj

1. Specifikace obrobku:

• Vnější průměr válce:Φ50-200mm
• Zdvih: velikost nejkratšího válce v uzavřeném stavu je 550 mm
• Nejdelší délka válce v uzavřeném stavu je 2500 mm
• Nejdelší válec v roztaženém stavu je 4500 mm

2. Požadavky na moment montáže válce

• Požadavky na utahovací moment šroubu pro válce typu šroubu: 1500 Nm, lze nastavit.

3. Podmínky použití zařízení

• Napájení: AC380V±10%, 50Hz
• tlak vzduchu:0,5~0,7MPa;





Stroj je vybaven vřetenovou skříní a hydraulickým upínacím mechanismem, podpěrným mechanismem válce, zdvihacím mechanismem držáku pístnice ve tvaru V-, mechanismem utahování krytu příruby válce, mechanismem zatlačování pístnice, elektrickým systémem a hydraulickým systémem.



1.Machine tělo

Základna je svařena čtvercovou trubkou a deskou a rovina je zpracována na základně jako instalační referenční plocha pro instalaci lineární vodicí kolejnice. Po svaření lůžka se provádí tepelné zpracování a včasné ošetření, aby se eliminovalo namáhání lůžka a zachovala se vysoká přesnost po dlouhodobém-používání. Zátěž lůžka unese více než 500 kg.



2.Spinbox box a hydraulický upínací mechanismus

Skládá se ze servo otočné hlavní hřídele, synchronního upínacího mechanismu hydraulického válce a mechanismu posuvu a zasouvání hlavy postele.

• Rotující hlavní hřídel je poháněn servorotujícím motorem a ozubené kolo je redukováno, aby pohánělo hlavní hřídel k otáčení. Ozubené kolo je vybaveno ozubenými koly proti-vůli bez odchylky otáčení. Hlavní hřídel využívá rotační kloubový mechanismus, který dodává hydraulický olej do předního upínacího válce.
• Mechanismus posuvu a zasouvání hlavní hřídele je poháněn střídavým motorem a hlavová část se posouvá tam a zpět do příslušné polohy pomocí vodícího šroubu a může být zablokována pro dosažení účelu nastavení.

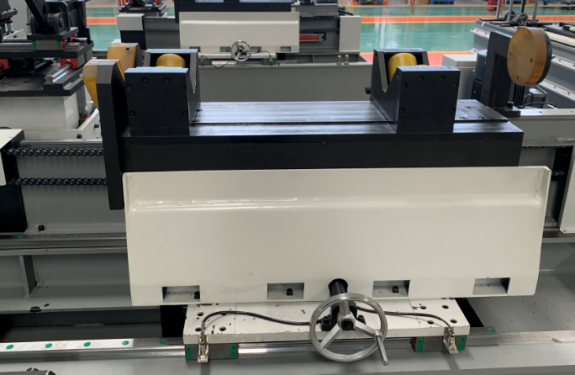

3. Mechanismus podpory válce

Vybaveno 2 válcovými držáky hlavně. Držáky jsou podepřeny pryžovými válečky, vedeny vodícími sloupky a výšku lze nastavovat nahoru a dolů ručním kolem. Pneumatický zvedací mechanismus, přidržující a přijímající materiál při nakládání a padání před prací po polohování, zajišťující stabilní a spolehlivé otáčení obrobku.

4. Zvedací mechanismus držáku ve tvaru V- pístnice

Mechanismus je instalován na zábradlí postele. Pístní tyč je nesena dvěma pryžovými kolečky ve tvaru V-. Pístní tyč se může točit dopředu a dozadu. Dva držáky jsou instalovány na nahoru a dolů pohyblivém rámu a vzdálenost je nastavitelná tak, aby se přizpůsobila délce obrobku. Pohyblivý držák je veden předním a zadním drátěným měřidlem a je poháněn olejovým válcem, aby se realizovala změna výšky palety ve tvaru V-.



 5.Mechanismus utahování krytu příruby válce

Točivý moment momentového stroje je 1500 kgf-m a na výstupním konci je instalován momentový klíč, který upne válec pro práci. Momentový klíč má dva režimy: drážku a díru.

Torzní mechanismus je instalován na posuvném rámu, respektive veden vodicími lištami, aby se rychle přiblížil k obrobku a vložil jej do slotu pro kartu pro práci. Pod kontrolou programu se koncový kryt automaticky utáhne.

6. Mechanismus tlačení pístnice

Mechanismus, poháněný hydromotorem a řetězem ze strany, tlačí pístnici zpět do válce podél vodicí lišty, aby dokončil konečný proces instalace válce.



7. Hydraulická tlaková stanice





Hostitel přijímá OMRON PLC dovezené z Japonska jako řídicí jádro a systém provádění řídicích svařovacích postupů má dobrou stabilitu, jednoduchou strukturu a snadnou údržbu.



1. Ovládací panel se může pohybovat po vodicí liště, aby se přizpůsobil různé délce provozu.



2. Utahovací moment momentového stroje lze individuálně ovládat na ovládacím panelu.



Držák válce se zvedne, umístěte válec → hydraulické sklíčidlo automaticky upne hlavu válce → zvedněte pístnici, umístěte pístnici do správné polohy, stiskněte startovací tlačítko → zatlačte pístnici a hlavu válce na místo → umístěte svorku koncového krytu → Vřeteno se otáčí a utahuje → Po dokončení se momentový stroj resetuje a mechanismus boční tlačné tyče zatlačí tlačnou tyč pístnice zpět do válce hydraulického válce → uvolní a resetuje → držák předního válce spadne →Vyprázdnění
