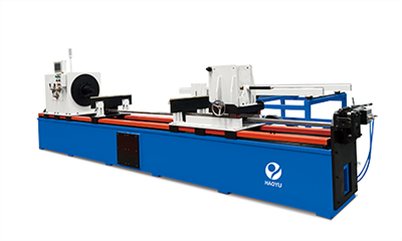

Automatický stroj na svařování prstencových švů hydraulického válce

Automatický stroj na svařování prstencových švů hydraulického válce

I. Požadavek na svařování

• svařování jednoho-konce koncových uzávěrů/zátek nebo dna válce nebo pístnice

• Používá se hlavně při automatickém svařování kruhového švu s hydraulickým válcem, může také automaticky provádět více{0}}vrstevné svařování. Aby bylo zaručeno, že specifikace svařování je rovnoměrná a stejnoměrná, svarový šev má dobrý a jednotný vzhled. Jeho použití je pohodlné a spolehlivé a kvalita svařování odpovídá požadavkům.

II.Technický parametr

III.Hlavní rysy

• Přijměte svařované tělo stroje, svařovací hořák a pneumatickou{0}}koncovku lze podélně nastavit a po nastavení je lze uzamknout.
• Obrobek je polohován speciálním upínačem a přitlačován pneumatickým upínacím bužírkem. Synchronní otáčení. Nakládací a vykládací konzola je namontována pod obrobkem.
• Japonsko OMRON PLC řídí celý provoz stroje. Rychlost otáčení obrobku se nastavuje invertorem, plynulé nastavení, pro zlepšení spolehlivosti.
• Japonský OTC svařovací zdroj, který má dobrý výkon při zapalování oblouku, stabilizaci oblouku a ukončení oblouku, aby bylo zajištěno, že svar je rovnoměrný a jednotný.

IV. Detailní obrázky

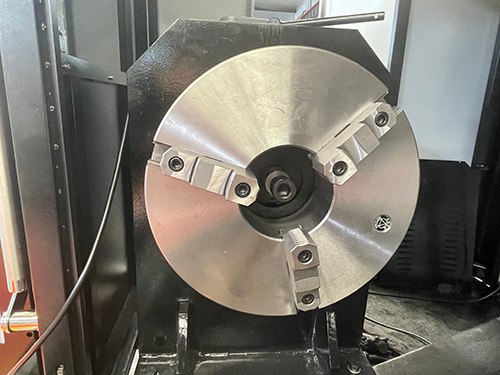

• Motor pohání sklíčidlo do otáčení, takže svarový šev obrobku je vždy v nejideálnější svařovací poloze, čímž je realizováno automatické svařování.

• Oscilační mechanismus se skládá z krokového motoru, kuličkového šroubu a lineární kolejnice atd. Přijímá strukturu uzavřeného typu, která chrání proces před prachem a rozstřiky. Frekvence oscilace hořáku, oscilační rozsah, doba oscilace, vzdálenost zdvihu, čísla zdvihu lze řídit CNC systémem.

• Je veden vodicími lištami pomocí mechanismu ručního nastavení s kuličkovým šroubem pro nastavení nahoru a dolů a zablokování. Univerzální kulička podpírá obrobek, aby se přizpůsobila nastavení obrobku v axiálním a obvodovém směru, pohodlné použití.

• Zařízení je vybaveno odstraňovačem strusky, který dokáže po dokončení svařování automaticky odstranit zbytkovou strusku a rozstřik kolem svaru, díky čemuž je svar stejnoměrný a krásnější.

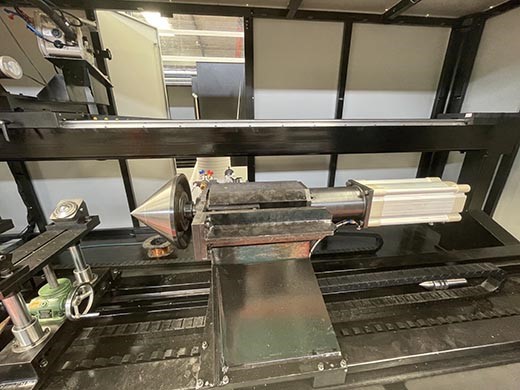

• Pneumatický koník lze upravit tak, aby vyhovoval požadavkům různého svařování. Obrobek je pneumaticky přitlačován náprstkem a otáčí se nástavcem.

V.Vedio pro vaši referenci

Automatický stroj na svařování prstencových švů hydraulického válce
