Hydraulický válec pro svařování s úzkou mezerou
Svařovací stroj s úzkou{0} mezerou pro hydraulické válce je vysoce účinné a automatizované svařovací zařízení speciálně navržené pro svařování tupých svarů mezi válcem válce a součástmi, jako jsou příruby, dna válců a čepy hydraulických válců. Využívá pokročilou technologii svařování s úzkými-mezerami, díky čemuž je zvláště vhodný pro svařování obrobků, jako jsou hydraulické válce, které vyžadují hluboké úkosy a silné stěny. Je to jedna z klíčových součástí zařízení v průmyslu výroby hydraulických válců.
Popis

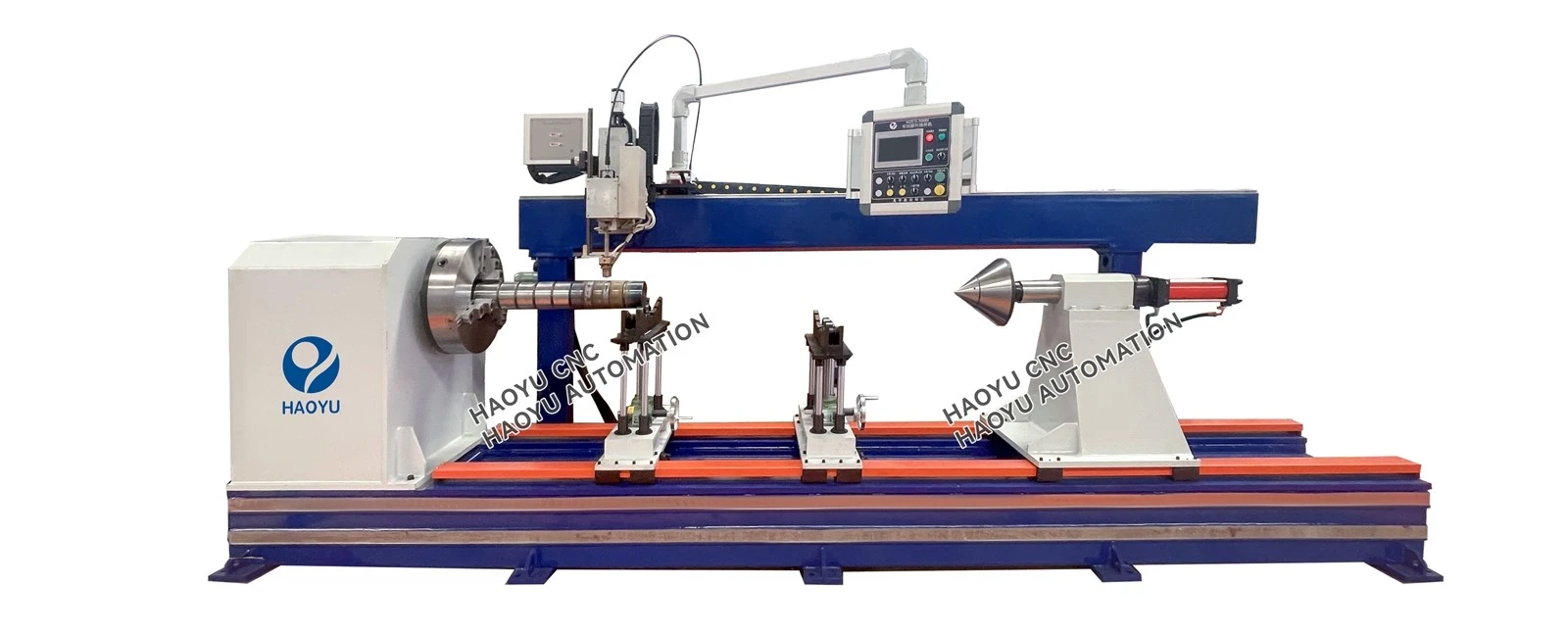

Hydraulický válec svařovací stroj s úzkou mezerou
I. Hlavní rysy
- K dosažení přesného digitálního řízení parametrů svařování (proud, napětí, rychlost a oscilace) se používá řídicí systém PLC nebo CNC.
- Nízká míra defektů: Automatizovaný proces je stabilní, snižuje riziko defektů, jako je pórovitost, struskové vměstky a neúplná fúze.
- Díky úzkému úkosu je celkový tepelný příkon malý, což výrazně snižuje deformaci svařování a zbytkové napětí.
- Kratší doba svařování a nižší spotřeba energie.
II. Základní komponenty
1. Obráběcí stroj
- Postel/rám: Robustní ocelová konstrukce zajišťující stabilitu.
- Polohovač vřeteníku a koníku: Pohon vřeteníku (obvykle frekvenční měnič nebo servomotor) otáčí hydraulickým válcem, zatímco koník poskytuje podporu. Toto je nejběžnější konfigurace.
- Svařovací manipulátor: Podporuje podávací mechanismus svařovacího hořáku, umožňuje vertikální, horizontální a vpřed/vzad pohyb a přesné nastavení.
2.Svařovací systém
- Svařovací zdroj: Vysoce{0}}výkonný, vysoce{1}}přesný digitální svařovací zdroj.
- Svařovací hořák s úzkými mezerami: Extrémně kompaktní design, schopný dosáhnout do úzkých úkosů. Obvykle jsou vybaveny boční izolační ochranou a ochranou kontaktního hrotu.
- Mechanismus podávání drátu: Vysoce přesný{0}}podavač drátu zajišťuje stabilní podávání drátu.
3. Řídicí systém
Řídicí systém PLC/CNC: mozek celého zařízení, integrující rozhraní člověk-stroj (HMI) pro ukládání svařovacích programů, nastavování parametrů a monitorování procesu.
III. Běžně používané svařovací postupy
Svařování s úzkou mezerou hydraulických válců využívá hlavně dva procesy (stránka ukazuje svařování s úzkou mezerou v ochranné atmosféře):
- Svařování pod tavidlem v úzké mezeře: Nejpoužívanější. Zvláště vhodné pro tlusté,-velké průměry válců z uhlíkové oceli a nízkolegované oceli.
Využívá ochranu proti tavidlu, výsledkem čehož jsou vysoce-kvalitní, esteticky příjemné svary bez rozstřiku, vhodné pro-náročné aplikace.
Typické svařování jedním-drátem.
- Svařování s úzkou mezerou v ochranné atmosféře: Primárně s úzkou mezerou svařování MAG.
Využívá ochranu smíšeného plynu, potenciálně nabízí vyšší účinnost depozice a flexibilnější přívod tepla.
Vyžaduje vysokou čistotu úkosů, ale eliminuje potřebu úpravy tavidlem, takže je vhodnější pro určité legované oceli nebo výrobní prostředí.
IV. Vedio pro vaši referenci
Hydraulický válec svařovací stroj s úzkou mezerou
