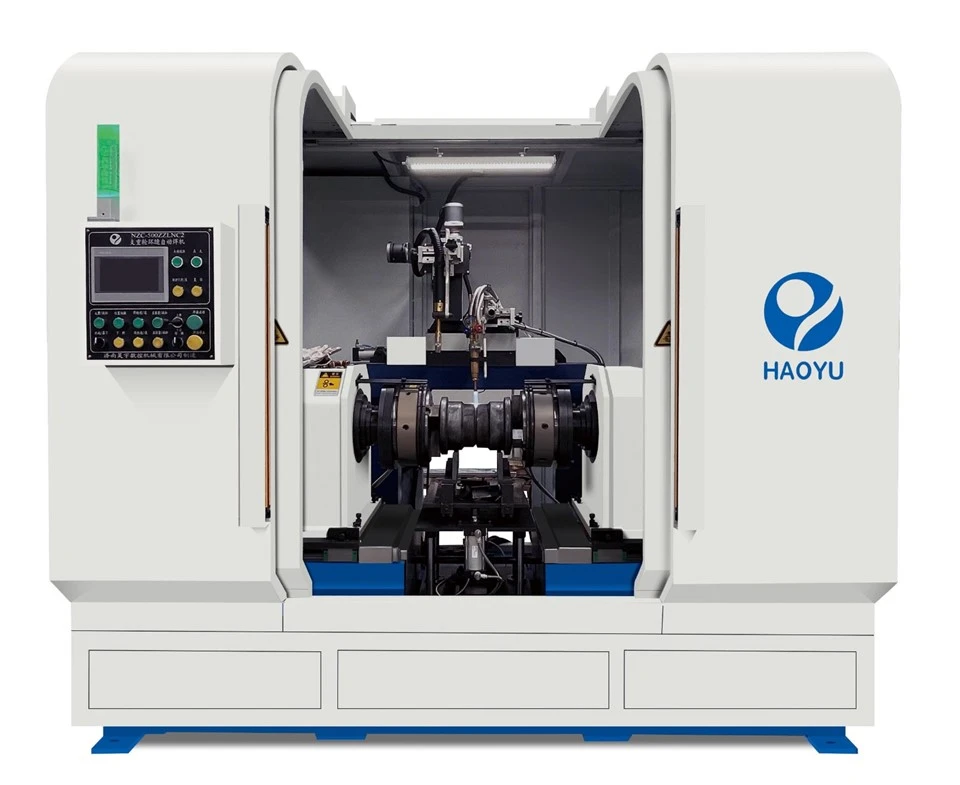

Track Link Roller CNC svařovací zařízení
Zařízení využívá robotickou automatickou svařovací technologii, která se speciálně používá pro svařování pásových a nosných válečků bagrů, buldozerů a dalších stavebních strojů. Prostřednictvím inteligentního řídicího systému je realizováno vysoce-přesné a vysoce{2}}pevné svařování a výrazně se zvyšuje efektivita výroby a kvalita svaru.
Popis
Přehled
Automatický svařovací stroj Idler je druh vysoce{0}}účinného automatického zařízení určeného pro svařování napínacích kladek (pásových válečků) stavebních strojů (jako jsou bagry, buldozery, pásové jeřáby atd.), pomocí robota nebo speciálního strojního svařovacího systému k zajištění vysoké-pevnosti a vysoké{3}}kvality svařování, vhodné pro sériovou výrobu a údržbu.
Hlavní vlastnosti
✔ Dvojitá{0}}stanice/více{1}}provedení - alternativní provoz, svařování a nakládání a vykládání se provádí současně a efektivita výroby se zvyšuje o více než 50 %.
✔ 6-svařovací robot – flexibilní svařování, přizpůsobující se složité trajektorii svaru různých typů těles kol
✔ Inteligentní systém sledování švu - korekce laserového snímání v reálném čase- pro zajištění přesné polohy svařování
✔ Kompatibilní s více{0}}procesy – podpora více procesů svařování, jako je MAG/MIG, svařování pod tavidlem (SAW) atd.
✔ Těžké-polohovače – až 5 tun a vybavené samostředícími přípravky{2}} pro přesné polohování velkých obrobků
Technický parametr
|
Rychlost vřetena |
1-8 ot./min., plynulá rychlost |
|
Výkon motoru |
0,75 kW |
|
Stlačený vzduch |
0,4-0,6MPa |
|
Kapacita nastavení svařovacího hořáku |
|
|
Povznášející cestování |
100 mm |
|
Pohyb v ose X- |
100 mm |
|
Úhel |
25 stupňů - 60 stupně |
|
Svařovací kapacita |
|
|
Svařovací napětí |
15-36V, plynulá rychlost |
|
Svařovací proud |
50-500A, z toho 60% pro zatížení. |
|
Průměr svařovacího drátu |
Φ0,8--Φ1,6MM |
|
C02 Spotřeba |
15L/MIN |
|
Elektrické napětí |
3 fráze 380V±15% |
|
Rozsah nastavení délky svařování |
zařízení pro nastavení různé úrovně pro něj, přesnost je 1/900 obvodu. |
|
Napájení svařovacího hořáku |
100 MM |
|
Kapacita |
1 kus/2 minuty |
|
Amplituda svařovacího hořáku |
0-60 mm |
|
Amplitudová frekvence svařovacího hořáku |
0-20krát za minutu |
|
Doba setrvání svařovacího hořáku na obou stranách |
0-10 sekund |
|
Doba setrvání svařovacího hořáku uprostřed |
0-10 sekund |
|
Množství pro zvýšení výšky svařovacího hořáku v každé úrovni |
0-10 mm |
|
Automatické zvýšení úrovně výšky |
Úroveň 0- 6 |
|
Délka dílu- |
100-400MM |
|
Průměr obrobku- |
10 0-320MM |
|
Největší váha |
MAXIMÁLNĚ 100 KG |
|
Délka nosné konstrukce |
1500MM |
|
šířka nosné konstrukce |
500 MM |
|
Délka vykládací konstrukce |
1500MM |
|
Šířka vykládací konstrukce |
500 MM |
Typické aplikace
▶ Obvodové švové svařování napínacích kladek stavebních strojů
▶ Automatické svařování válečkových paprsků
▶ Opravárenské svařování skupiny válců důlních strojů
Technologické výhody
▷ Rychlost průchodu svařování Větší nebo rovna 99,5 %
▷ 24 hodin nepřetržitá výroba
▷ 70% snížení mzdových nákladů
Podrobnosti Obrázky
Referenční vedio
