Automatický svařovací stroj pro svařování pod tavidlem s dvojitým-hořákem
Elektrický oblouk hoří pod vrstvou tavidla a taví svařovací drát, základní materiál (obrobek) a tavidlo. Roztavené tavidlo tvoří strusku, která chrání tavnou lázeň a účastní se metalurgické reakce. Protože oblouk a tavná lázeň jsou pokryty tavidlem, není zde žádné viditelné obloukové světlo a méně kouře a prachu.
Popis
Automatický dvou{0}}hořák pro svařování pod tavidlem
I.Přihláška
- Svařte jednoduchý kruhový šev na tělo plynové láhve. Tloušťka a šířka tavení dosahují pracovních požadavků. S jednotným a hladkým svařovacím vzhledem.
- Nakládejte a vybírejte válec pohodlně.
- Typ svařování pod tavidlem.
- Stroj může pracovat nepřetržitě po dobu 24 hodin.
II.Technické parametry
|
Průměr válce |
200-750 mm |
|
Délka válce |
200-500 mm |
|
Rychlost otáčení |
0,2-2 ot./min |
|
Výkon motoru |
0,75 kW |
|
Tlak vzduchu |
0,4-0,6 MPa |
|
Svařovací hořák se pohybuje doleva-doprava |
50 mm |
|
Rozsah zdvihu svařovacího hořáku |
50 mm |
|
Průměr pevného drátu |
1,6 mm - 3,2 mm |
III. Konstrukce stroje

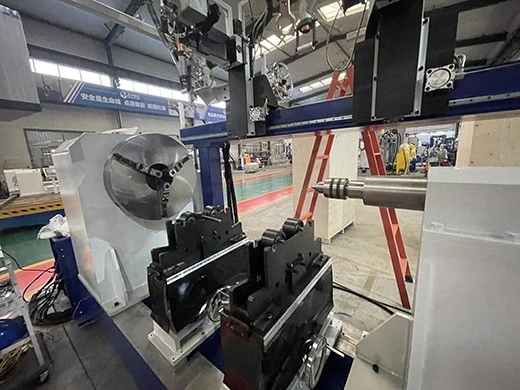

1. Obrobek je upevněn rotačním sklíčidlem a podepřen konzolou valivých kol. Pojízdná kola zajišťují flexibilitu a pohodlné nakládání a vykládání válce. Vzdálenost mezi konzolami lze upravit podle délky obrobku.
2. Tento duální-pistole pro svařování pod tavidlem je vybaven- vysoce přesným systémem pohonu vřetena a pohyblivým upínacím mechanismem. Skříň vřetena integruje servomotor, který může přesně pohánět sklíčidlo a hladce otáčet obrobek. Zároveň je na druhé straně na pojezdovém koníku instalován vyhazovací čep. Může se flexibilně pohybovat a pracovat ve spojení se sklíčidlem, aby pevně upnul obrobek z obou stran, čímž zajistí, že svařenec bude během procesu svařování vždy udržován v ideální horizontální poloze, což poskytuje spolehlivou záruku pro vysoce-kvalitní a vysoce{7}}účinné obvodové svařování.
3.Tento ventil ovládá pohyb válce dopředu a dozadu. Když je ventil zvednutý, válec se pohybuje dozadu, což umožňuje svařovacímu hořáku pohyb doleva a doprava na příčném nosníku. Když hořák dosáhne svařovací polohy, ventil je stlačen dolů, čímž se válec pohybuje. Válec poté posune dorazový blok dopředu, připevní jej k příčnému nosníku, čímž upevní svařovací hořák v pevné poloze pro svařování.
4.zásobník:Jeho primární funkcí je ukládat a nepřetržitě dodávat tavidlo do oblasti svařování. Toto tavidlo pokrývá oblouk a svarovou lázeň během svařování, účinně zabraňuje vnikání vzduchu a oxidaci a nitridaci, výrazně zlepšuje kvalitu a hustotu svaru. Také stabilizuje oblouk, snižuje rozstřik a zlepšuje vzhled svaru.
5.Svařovací hořák: Jeho primární funkcí je kontinuálně a stabilně vést svařovací drát z mechanismu podávání drátu do svarové zóny, přičemž během tohoto procesu vede vysoký svařovací proud ke špičce drátu. Konec svařovací pistole je také zodpovědný za dodávání tavidla, rovnoměrně pokrývá oblouk před ním, čímž vytváří ochrannou vrstvu během svařování, zajišťuje stabilní hoření oblouku a vytváří vysoce kvalitní-svary.
IV.Vedio pro vaši referenci
Hydraulický válec SAW svařovací stroj
Vzduchojem SAW svařovací stroj
