Vzduchem stlačený koncový uzávěr nádrže automatický svářecí stroj

Odeslat dotaz

Popis

Ⅰ. Představení produktu

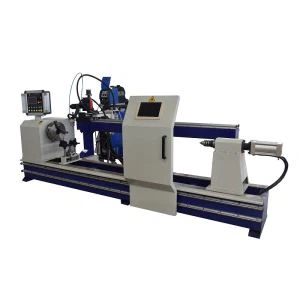

Automatický svařovací stroj s obvodovým švem plynové nádrže je automatické zařízení určené pro obvodové švové svařování tlakové láhve na plynové nádrže, které je řízeno PLC nebo numerickým řídicím systémem pro dosažení přesného vyrovnání, automatického otáčení a kontinuálního svařování. Zařízení se vyznačuje vysokou rychlostí svařování, krásným tvarováním a dobrým těsněním a je vhodné pro obvodové švové svařování válcových obrobků, jako jsou nádrže na zkapalněný plyn a tlakové nádoby. Vybaveno zařízením pro ochranu plynu (např. svařování TIG/MIG), které zajišťuje vysokou pevnost svaru, žádnou poréznost a splňuje průmyslové bezpečnostní normy. Snadno se ovládá a lze jej přizpůsobit různým průměrům a tloušťkám plynových nádrží pro zlepšení efektivity výroby a kvality svařování.

Ⅱ. Designový úkol

Proveďte automatické svařování pro kruhové švy na nádrži válce.
Zajistěte rovnoměrné umístění rozměrů obrobku, automatické polohování, pohodlné a spolehlivé použití, kvalita svařování splňuje požadavky, rychlé a pohodlné upínání.

Ⅲ. Technické parametry

Použitelný průměr	500-750 mm
Použitelná délka	max 2000 mm
Tloušťka	3mm-6mm
Rychlost otáčení	0,2-2 ot./min
Výkon motoru	0,55 kW
Svařovací hořák se pohybuje doleva-doprava	100 mm
Rozsah zdvihu svařovacího hořáku	100 mm
rozsah pohybu svařovacího hořáku v před{0}}zadním směru	50 mm
Průměr pevného drátu	1,2 mm
Svařovací zdroj	AOTAI NBC-350
Pracovní napětí stroje	380V 3fázové 50Hz

Ⅳ. Pracovní postupy

Ruční vkládání obrobku do V-držáků - pneumatické upnutí obrobku - svařovací hořák klesá - dodává ochranný plyn - dokončuje danou délku svařování - svařovací hořák zvedá - V-držáky zvedá obrobek nahoru - pneumatické vyjímání obrobku vyjímá zpět}

Ⅴ. Referenční vedio
