Svařovací Zařízení Pro Výrobu Vzduchové Zásobníku

svařovací zařízení na výrobu vzduchojemu

I.Úkol návrhu

1.Proveďte automatické svařování pro kruhové švy na nádrži válce.

2.Zajistěte rovnoměrné umístění rozměrů obrobku, automatické polohování, pohodlné a spolehlivé použití, kvalita svařování splňuje požadavky, rychlé a pohodlné upínání.

II.Základní konstrukce

1.Svařovací hořák je upevněn při otáčení obrobku. Svařovací poloha je vodorovná. Obrobek je pevně upnut přípravkem na dvou koncích a otáčí se.

2. Dva svařovací hořáky a dva zdroje energie pracují současně, aby se zvýšila efektivita práce.

3. Hořák, vřetenová skříň a koník lze podélně nastavit tak, aby vyhovovaly různým druhům svařování.

4.Japonsko Omron PLC je přijato k řízení chodu stroje a rychlost se nastavuje pomocí AC serva, což může zlepšit spolehlivost zařízení.

5. Přijímá polohu koncové plochy a režim pneumatického upínání.

6. Přijme rozhraní člověk-stroj ke změně parametrů. Přes toto rozhraní lze nastavit dobu svařování a délku svaru. Změnu parametrů lze pohodlně a včas zadat dotykovým tlačítkem. Parametry lze ukládat a vyvolávat.

III.Technické parametry

IV.Struktura zařízení

Tento stroj se skládá z hlavního rámu, vřetenové skříně a jeho pneumatického podávacího mechanismu, koníka a jeho pneumatického podávacího mechanismu, nosného mechanismu obrobku, podávacího a nastavovacího mechanismu svařovacího hořáku, elektrického řídicího systému, pneumatického systému a zdroje svařovacího proudu.

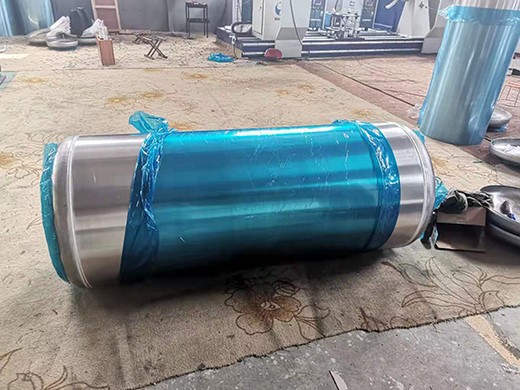

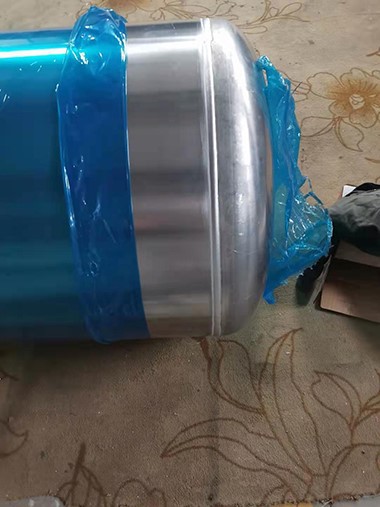

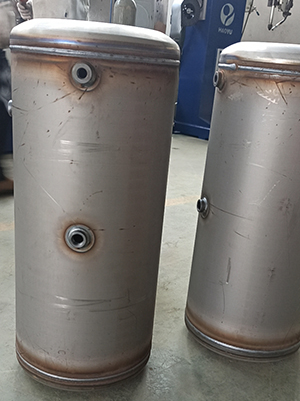

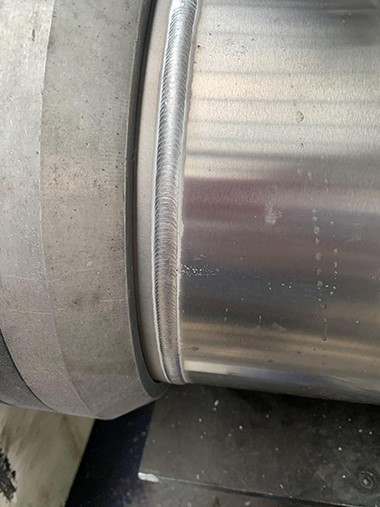

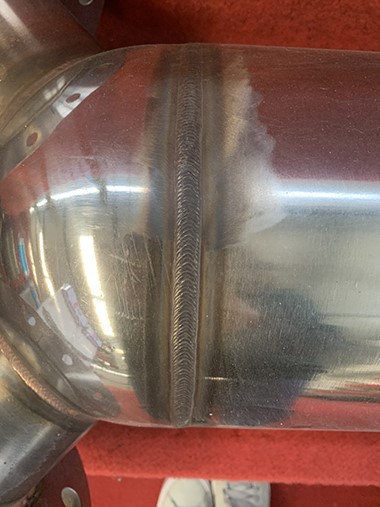

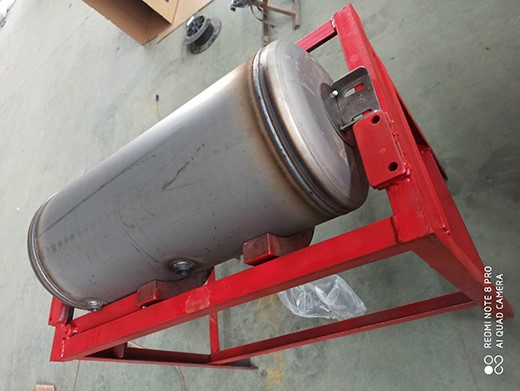

V. Detailní obrázky

VI.Vedio pro vaši referenci
